Detail produk:
|
Jangkauan operasi: | 40℃ hingga 125℃ | logika masukan yang kompatibel: | 3.3V, 5V, 15V |
---|---|---|---|
Proses tegangan tinggi: | 600V | Aplikasi: | Pengemudi Inverter Motor 3-fase |
Warna: | Hitam | Filter input bawaan: | Ya, aku tahu. |
Menyoroti: | driver MOSFET tinggi saat ini,MOSFET stepper driver |

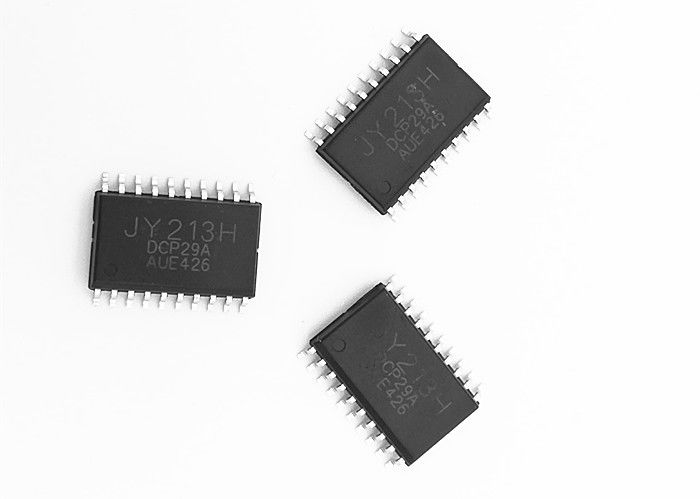

Driver Gerbang 3-Fase Tegangan Tinggi JY213H
dengan tiga saluran output referensi tinggi dan rendah independen
DESKRIPSI JY213H adalah daya MOSFET dan IGBT berkecepatan tinggi driver dengan tiga sisi independen tinggi dan rendah saluran keluaran referensi untuk driver gerbang 3-fase. Perlindungan deadtime bawaan dan Shoot-through perlindungan yang mencegah kerusakan setengah jembatan. Itu Sirkuit UVLO mencegah kerusakan saat VCC dan VBS lebih rendah dari tegangan ambang yang ditentukan. 600V proses tegangan tinggi dan kebisingan mode umum teknik batal menyediakan operasi sisi tinggi yang stabil driver dalam kondisi kebisingan dv / dt tinggi. APLIKASI Driver Inverter Motor 3 fase Kondisi Udara Mesin Cuci | FITUR Driver sisi tinggi jembatan setengah jembatan 600V terintegrasi Mengemudi hingga gerbang setengah jembatan 3 fase Kontrol deadtime bawaan Perlindungan tembusan Di bawah penguncian tegangan untuk VCC dan VBS 3.3V, 5V, 15V logika input Kompatibel Filter input bawaan -40 ℃ hingga 125 ℃ jangkauan operasi Common-Mode dv / dt Sirkuit Membatalkan Kebisingan |
INFORMASI PEMESANAN
Nomor Bagian yang Valid | Jenis Paket | Kode Teratas |
JY213H-S | 20-PIN, SOP, 300mil | JY213H-S |
JY213H-S1 | 24-PIN, SOP, 300mil | JY213H-S1 |
JY213H-S2 | 28-PIN, SOP, 300mil | JY213H-S2 |
UNDUH JY213H MANUAL PENGGUNA
