3 Phase BLDC Driver Motor

JUYI 48V BLDC Motor Controller JYQD-YL01D dengan fungsi rem mundur cepat

Semua Kategori

Driver Motor BLDC Tanpa Sensor

Pengontrol Motor BLDC Tegangan Tinggi

Driver Motor BLDC MOSFET

Hubungi Kami

Ms. Lisa

jiangxinle@juyitech.com

+86-18538222869

+86 18538222869

Hubungi Sekarang

JUYI 48V BLDC Motor Controller JYQD-YL01D dengan fungsi rem mundur cepat

Nama merek:	JUYI
Nomor Model:	JYQD-YL01D
Moq:	1 set
harga:	Bisa dinegosiasikan
Rincian kemasan:	Tas PE + Karton
Ketentuan Pembayaran:	L/C, T/T, PayPal

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Dokumen:

Layanan yang Disesuaikan:

Tegangan Kerja:

12V/24V/48V DC

Nomor Fase:

Regulasi kecepatan:

0-5V/Siklus tugas

Arus kerja:

Bermotor yang cocok:

motor sensor

Modus kerja:

Perlindungan suhu berlebih:

Keluaran alarm:

Jangkauan tampilan kecepatan:

0-99999/ RPM

Menyediakan kemampuan:

1000 set/hari

Menyoroti:

Pengontrol motor 48v bldc

Pengontrol Motor BLDC

Pengendali Motor BLDC Rem Kebalikan Cepat

Deskripsi produk

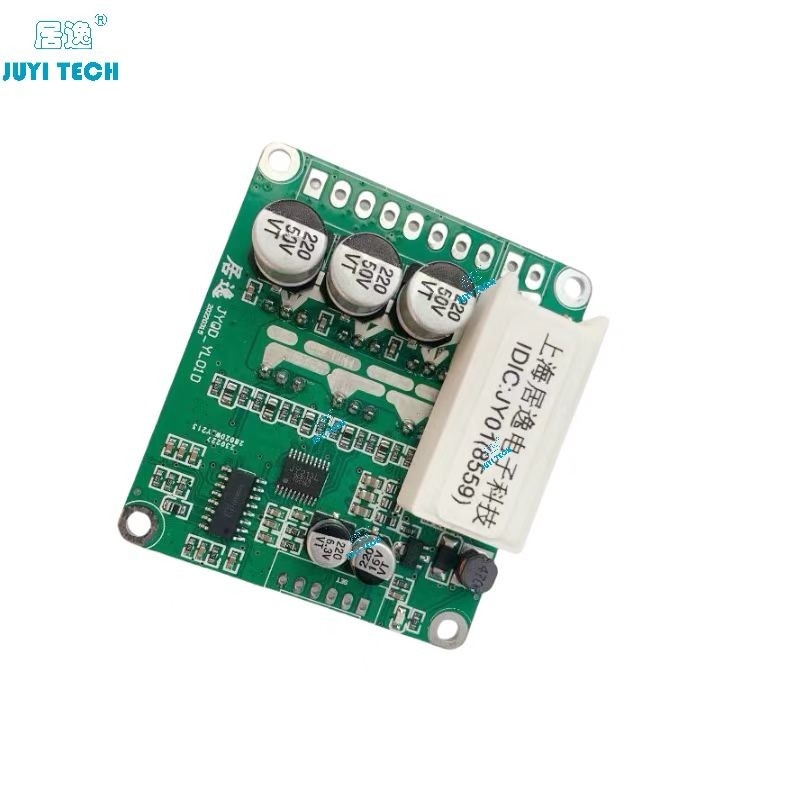

JUYI 48V BLDC Motor Controller JYQD-YL01D dengan fungsi rem mundur cepat

JUYI 48V BLDC Motor Controller JYQD-YL01D dengan fungsi rem mundur cepat 0

Model	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
Bekerja Suhu (((°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
Tegangan Kerja(V)	12V-48V	12V-48V	12V-48V	12V-48V
Max.mengoperasikan arus ((A)	15A	15A	15A	15A
Kontrol kecepatan PWM Frekuensi PWM ((1- 20KHZ)	Siklus kerja 0- 100%	Siklus kerja 0- 100%	Siklus kerja 0- 100%	Siklus kerja 0- 100%
Tegangan analog regulasi kecepatan ((V)	0-5V	0-2.5V	0-5V	0-2.5V
Brem linier (V)	0-5V	0-2.5V	0-5V	0-2.5V
Kecepatan plus output sinyal	√	√	√	√
Fungsi mundur	√	√	√	√
Fungsi Safe Start	X	X	√	√

Daerah aplikasi

Kendaraan listrik yang dikendalikan dari jarak jauh, kendaraan keseimbangan dua roda, kursi roda yang dikendalikan dari jarak jauh, mesin medis, kendaraan hiburan, robot, dll.

Catatan aplikasi:

1.Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan pengemudi seperti yang ditentukan.

2.Papan pengemudi ini digunakan untuk motor tanpa sensor tanpa sikat 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor tanpa sikat 3 fase secara langsung. Sudut lorong harus 120 derajat.

3.Fungsi rem JYQD-YL01D adalah rem reaktif.Motor memutar rem untuk menghasilkan energi untuk daur ulang.Harap jangan menggunakan fungsi rem saat pengujian dengan daya yang diatur untuk menghindari kerusakan pengemudi.

4.Port output 5V pada driver board, dapat dikendalikan oleh komputer single-chip dengan arus kurang dari 100MA.

5.Tolong perhatikan isolasi dan dissipation panas di sekitar driver board.

6.Fungsi start safety:Jika regulator kecepatan tidak berada di tempat yang benar atau rehulasi kecepatan tidak valid setelah menyala, silakan buat regulator kecepatan atau reset rem bisa ok.

Diagram Papan Pengemudi

Diagram kabel

1. kontrol port (kanan) 2.54 lubang jarak

5V- output internal papan kontrol 5V.

EL (dalam bahasa Inggris)- Brake control port, brake linear reaktif, dengan fungsi pemulihan energi, analog tegangan rem 0-5V. Dalam kasus kecepatan konstan +, semakin tinggi tegangan rem,semakin besar kekuatan pengereman 0-100%.

M-Port output sinyal kecepatan, frekuensi pulsa proporsional dengan kecepatan motor (rasio pulsa terkait dengan motor)

Z / FPort kontrol positif dan terbalik. 5V atau ditangguhkan ke satu arah, GND ke arah lain.

VR- port kontrol kecepatan, tegangan analog regulasi kecepatan 0V-5V ((0-2.5V) regulasi kecepatan, regulasi kecepatan linier dari rendah ke tinggi.

GND- papan kontrol.

2. power port (kiri) 3.96 lubang jarak

P +- Katode input daya 12V-48V (Lithium pendukung)

P-- Power supply input elektroda negatif

MC / W- - Salah satu jalur fase motor

MB / V- - Salah satu jalur fase motor

MA / U- - Salah satu jalur fase motor

GND- - Motor Hall elektroda negatif

HA- - motor Hall sinyal satu

HB- - motor Hall sinyal satu

HC- Sinyal Motor Hall adalah satu

5V- - Motor Hall tiang positif

3. Gunakan kabel terlindung jika papan pengemudi berada lebih dari 50 cm dari motor, jika tidak, hal ini dapat menyebabkan mengemudi yang tidak normal, yang mempengaruhi penggunaan normal.

4. Perhatikan dissipasi panas jika terus bekerja dengan arus maksimum.

Gambar Dimensi
