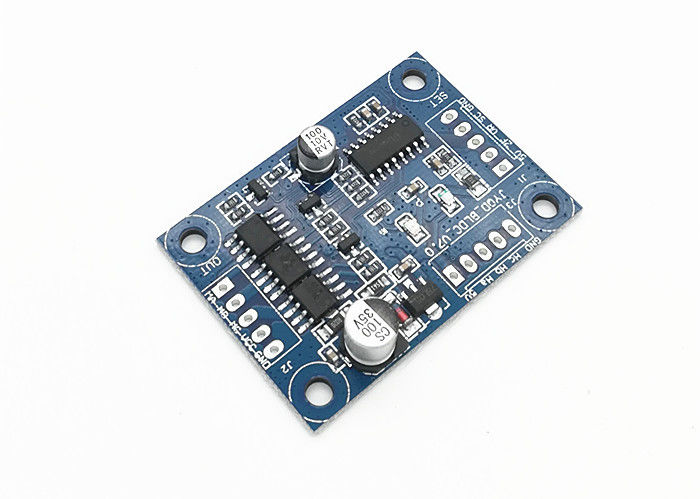

Efek Hall 3 Fase BLDC Motor Controller Rotating Direction Control Ports

Nama merek:	JUYI
Nomor Model:	JYQD-V7.0
Moq:	1 Set
harga:	Bisa dinegosiasikan
Rincian kemasan:	Tas pe + karton
Ketentuan Pembayaran:	T / T, L / C, Paypal

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Tegangan Kerja:

12-24VDC

Arus kerja:

Kontrol kecepatan PWM:

Siklus kerja 0-100% (1-20KHZ)

Output sinyal pulsa kecepatan:

LED Kesalahan:

Arus Maks:

Menyediakan kemampuan:

1000sets/hari

Menyoroti:

3 phase ac motor controller

driver motor tiga fase PWM

Deskripsi produk

JYQD-V7.0,12V/24VDC DC,2A kontroler BLDC motor arus kerja untuk efek Hall BLDC motor

Model:JYQD-V7.0

Suhu operasi: -20°C

Tegangan operasi: 12V/24V

Maks arus:3A

Arus kerja terus menerus:2A

Pengaturan kecepatan PWM ((1-20khz): siklus kerja 0-100%

Regulasi kecepatan tegangan analog: 0-5V

Kesalahan LED:Ya

Pedoman penerapan

1. Konfirmasi bahwa tegangan dan parameter daya dari motor tidak melebihi kisaran seperti yang ditentukan.

2. berlaku untuk motor DC tanpa sikat Hall dengan Hall pada 120 °, tidak semua urutan garis Hall produsen yang sesuai,Anda dapat menyesuaikan urutan jalur Hall atau motor urutan jalur tiga fase sesuai dengan situasi yang sebenarnya, untuk mencapai efek berkendara terbaik.

3. JYQD-V7.0 adalah papan pengemudi tanpa perumahan dan heatsink, itu dapat mendorong motor di bawah 36 watt tanpa heatsink, tetapi membutuhkan ventilasi normal.

4. Port output 5V pada papan drive dilarang untuk menghubungkan peralatan daya eksternal.Komutasi dan operasi yang memungkinkan

Diagram kabel

1. Pelabuhan kontrol

5V′Tensi keluaran internal papan pengemudi, potensiometer eksternal atau saklar untuk penyesuaian kecepatan dan operasi mundur

Z/FHubungkan 5V tingkat tinggi atau tidak terhubung adalah arah ke depan, hubungkan 0 V tingkat rendah atau hubungkan ke GND adalah arah terbalik.

VRAnalog tegangan linear kecepatan regulasi 0.1v -5V, Resistensi input adalah 20K Ohm, terhubung dengan GND ketika input PWM kecepatan regulasi, frekuensi PWM:1-20KHZ; Siklus kerja 0-100%

SCMengaktifkan kontrol port. Sambungkan 5V atau tidak terhubung untuk memungkinkan operasi, menghubungkan GND untuk melarang operasi.

GND¢ Digunakan untuk kontrol internal papan drive

2Port daya.

MA----Fase motor A

MB---- fase motor B

MC---- fase motorik C

GND---- DC-

VCC---- DC +

3:Hall sensor port

Ya.--- Aula a

Hb---Hall b

Hc---Hall c

GND--- GND

5V---5V output

4Gunakan kabel yang terlindung jika papan pengemudi berada lebih dari 50 cm dari motor, jika tidak, hal ini dapat menyebabkan mengemudi yang tidak normal, mempengaruhi penggunaan normal.

5Jarak dari port kontrol: 2.54mm, Jarak dari port power:2.54 mm

6Perhatikan isolasi antara driver MOSFET dan heat sink atau pelat instalasi.

Gambar dimensi

Efek Hall 3 Fase BLDC Motor Controller Rotating Direction Control Ports 3

DOWNLOAD JYQD-V7.0 manual pengguna

JYQD-V7.0-bahasa Inggris.pdf
