28V 3 Fase BLDC Motor Controller 5A Brushless Motor Speed Controller

Catatan aplikasi:

1.Pastikan bahwa parameter tegangan dan daya motor tidak melebihi rentang papan pengemudi seperti yang ditentukan.

2.Papan pengemudi ini digunakan untuk motor tanpa sensor brushless 3-fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3-fase secara langsung.membalik, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat dimulai dengan beban.) Pelanggan dapat menyesuaikan ketahanan dan kapasitansi papan pengemudi sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran untuk cara melakukan penyesuaian)

3.JYQD_V8.20B papan drive adalah papan telanjang, daya drive di bawah 36W motor tidak perlu untuk memaksa disipasi panas, perlu untuk memastikan ventilasi normal.

4.Port output 5V di papan pengemudi dilarang untuk terhubung ke peralatan listrik eksternal.Ini hanya cocok untuk menghubungkan potensiometer eksternal dan saklar ke papan ini untuk pengaturan kecepatan dan pembalikan.

5.Port M pada papan drive JYQD_V8.20B adalah output dari sinyal pulsa kecepatan motor, dan arus output kurang dari 5mA.

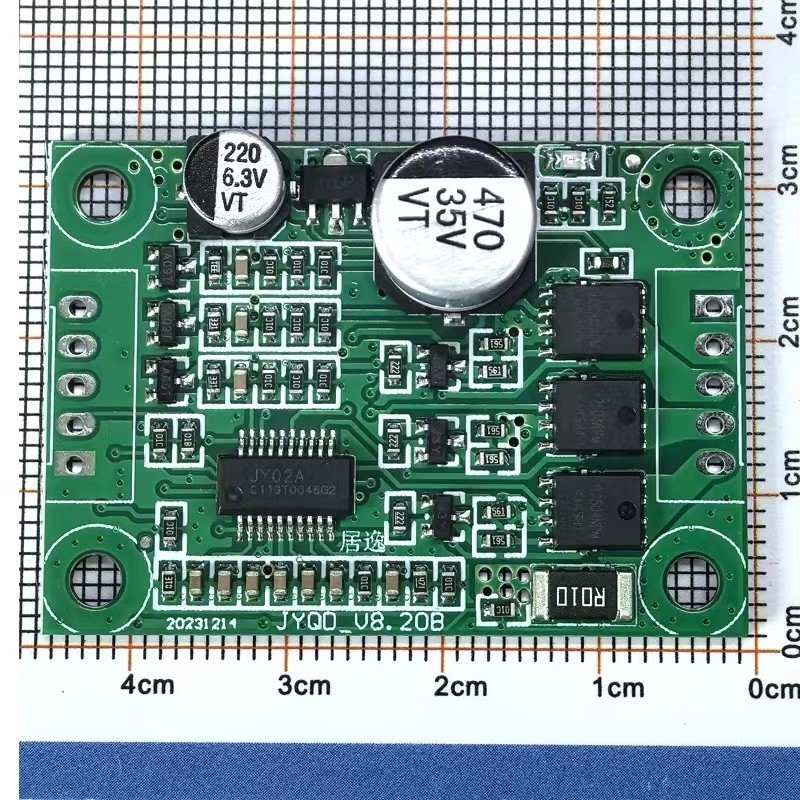

Diagram Papan Pengemudi

Diagram Kabel Bagian Depan

Diagram kabel

Deskripsi Pelabuhan

1.Pelabuhan Kontrol(Kiri)

GNDDigunakan untuk pengendalian internal papan pengemudi

VRRegulasi kecepatan tegangan analog 0.1V-5V, regulasi kecepatan linier dari rendah ke tinggi.Pengaturan kecepatan PWM harus diandalkan dengan papan pengemudi.

Z/FHubungkan 5V tingkat tinggi atau tidak terhubung ke satu arah, hubungkan 0V tingkat rendah atau GND ke arah lain.

FGPort output sinyal pulsa kecepatan motor, sinyal pulsa 5V

5V¢ Pemancar internal voltase output, potensiometer eksternal atau saklar untuk pengaturan kecepatan dan operasi mundur.

2. Power Port(Di kanan)

P+️ DC +

P- D.C.

MCFase motor C

MBFase motor B

MAFase motor A

3.Harap perhatikan kabel fase motor dan kabel Hall tidak terlalu panjang, karena papan pengemudi bergantung pada deteksi kekuatan elektromotor belakang,Ini akan menyebabkan gangguan sinyal jika kabel terlalu panjang.

4.Jarak port adalah 2,54 mm untuk kedua power port dan control port.

5.Ketika menambahkan heat sink atau menempatkan papan pengemudi, harap perhatikan isolasi untuk papan pengemudi.

Gambar dimensi

Unit:mm

Unduh manual pengguna JYQD-V8.20B

JYQD_V8.20B--bahasa Inggris.pdf
