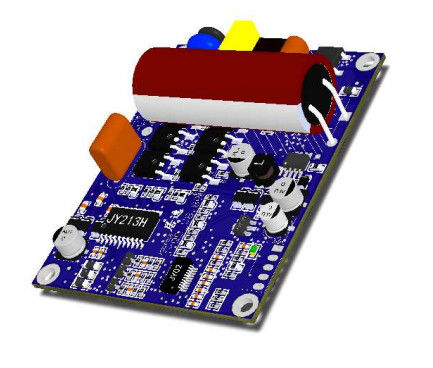

JUYI Tegangan Tinggi BLDC Motor Controller JYQD-V8.8B 80V-220V 1A PWM Frekuensi 1-20KHZ Siklus Tugas 0-100%

Untuk motor DC Tanpa Sensor Tanpa Sikat

Catatan aplikasi:

1. Pastikan tegangan dan parameter daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.

2. Papan driver ini digunakan untuk motor tanpa sensor 3 fase tanpa sikat, tetapi tidak cocok untuk semua motor tanpa sensor tanpa sikat 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti mulai jitter, mundur, arus kerja tanpa beban motor terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat memulai dengan beban.) Pelanggan dapat menyesuaikan resistansi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek pengendaraan terbaik (lihat lampiran untuk cara melakukan penyesuaian)

3. Papan driver JYQD-V8.8B adalah papan kosong tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan insulasi yang baik.Jika daya motor lebih dari 60W, maka harus ditambahkan heatsink seperti diagram di bawah ini.

4. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.

5. Terminal "M" pada papan driver JYQD-V8.8B adalah sinyal output pulsa kecepatan motor (output push pull), dan arus output maksimum kurang dari 5mA.

6. JYQD-V8.8B adalah driver Tegangan Tinggi, harap perhatikan pelindung saat pengujian.7. Port daya adalah terminal 4.2MM, Terminal kontrol adalah terminal 2,54 pitch

Diagram pengkabelan

5V----- Tegangan output internal papan driver

M---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

1.Pelabuhan kontrol

Z/F---- Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah arah Maju, 1. sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.

VR---- Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, sambungkan dengan GND saat memasukkan regulasi kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%

GND—Digunakan untuk kontrol internal papan Drive

2. Port daya

U/MA---- fase motor A

V/MB---- fase motor B

W/MC---- fase motor C

AC----L

AC----N

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.

4. Papan driver input AC ini dapat menjadi driver bawaan dalam aplikasi.

5. Perhatikan insulasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar dimensi

Satuan: mm

Panjang, lebar dan tinggi: 77*60*22

(Tinggi akan menjadi 29 dengan kolom isolator)

UNDUH PANDUAN PENGGUNA JYQD-V8.8B

JYQD-V8.8B-English.pdf
