Rectangular 12V BLDC Motor Driver Untuk Motor DC Sensorless Berbasis JY02A IC

Cina Rectangular 12V BLDC Motor Driver Untuk Motor DC Sensorless Berbasis JY02A IC pemasok
Rectangular 12V BLDC Motor Driver Untuk Motor DC Sensorless Berbasis JY02A IC pemasok Rectangular 12V BLDC Motor Driver Untuk Motor DC Sensorless Berbasis JY02A IC pemasok

Gambar besar :  Rectangular 12V BLDC Motor Driver Untuk Motor DC Sensorless Berbasis JY02A IC

Detail produk:

Tempat asal: Cina
Nama merek: JUYI
Nomor model: JYQD-V8.3B-12V

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 Set
Harga: Negotiable
Kemasan rincian: Tas pe + karton
Waktu pengiriman: 5-10 hari
Syarat-syarat pembayaran: T / T, L / C, Paypal
Menyediakan kemampuan: 1000sets/hari
Contact Now
Detil Deskripsi produk
Tegangan kerja: 12V DC Arus: 7A
Aplikasi: 3-fase motor tanpa sensor brushless Suhu operasi.: -20-85 ℃
Pengaturan kecepatan tegangan analog: 0-5V

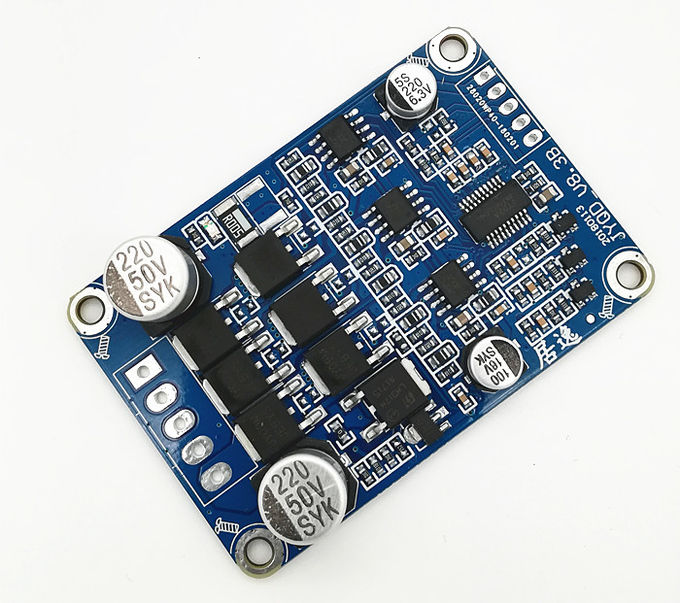

12VDC JYQD-V8.3B BLDC papan driver motor untuk motor DC sensorless berdasarkan JY02A IC
Nomor model: JYQD-V8.3B-12V
Temperatur pengoperasian .: -20—85 ℃
Tegangan operasi: 12VDC
Maksimum saat ini: 7A
Cont.bekerja saat ini: 8A
Kontrol kecepatan PWM: Frekuensi PWM: 1-20KHZ; Siklus kerja 0-100%
Pengaturan kecepatan tegangan analog: 0-5V
Perlindungan OV / LV: YA
Output sinyal pulsa cepat: YES
5V ----- Papan driver tegangan keluaran internal
M ---- port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

1. Kontrol port
Z / F ---- Memutar port kontrol arah. Hubungkan "5V" tingkat tinggi atau tidak terhubung adalah Maju arah, hubungkan 0 V tingkat rendah atau terhubung ke GND adalah arah sebaliknya.
VR ---- Port kontrol kecepatan. Pengaturan kecepatan linear tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ; Siklus kerja 0-100%
GND —Digunakan untuk kontrol internal papan Drive
2. Port daya
MA ---- fase motor A
MB ---- fase motor B
MC ---- fase motor C
GND ---- DC-
VCC ---- DC +
3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka akan menyebabkan mengemudi yang tidak normal, yang memengaruhi penggunaan normal.
4. Mengontrol jarak port: 2.54mm, Jarak port daya: 3.96 mm
5. Perhatikan isolasi antara driver MOSFET dan heatsink atau pelat instalasi.
Diagram pengkabelan
Gambar dimensi
Catatan aplikasi:
1. Pastikan bahwa parameter voltase dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.
2. Papan driver ini digunakan untuk motor tanpa sensor 3 fase brushless, tetapi tidak cocok untuk semua motor tanpa sensor 3 fase brushless secara langsung. Jika efek mengemudi tidak baik (seperti memulai jitter, membalikkan, motor noload saat ini bekerja terlalu besar, kecepatannya tidak stabil, efisiensinya rendah, dan tidak dapat memulai dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran untuk bagaimana melakukan penyesuaian)
3. JYQD_V8.3 Papan driver adalah papan kosong tanpa housing dan heatsink. Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi sumur. Jika kekuatan motor lebih dari 60W, itu harus menambahkan heatsink seperti diagram seperti di bawah ini.
4. Harap perhatikan bahwa papan driver JYQD_V8.3B tidak memiliki perlindungan koneksi anti-terbalik, itu akan secara permanen merusak papan driver jika koneksi polaritas terbalik.
5. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal. Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.
6. Terminal "M" pada papan driver JYQD_V8.3B adalah sinyal output pulsa kecepatan motor (output push-pull), dan arus output maksimum kurang dari 5mA.
UNDUH JYQD-V8.3B USER MANUAL
Aplikasi:
Pengendali kipas brushless, pengontrol pompa air brushless, pengontrol alat elctric, pengontrol blower udara, penggerak motor tanpa sensor
